Αυστριακής προέλευσης.Συναρμολόγηση-Τεχνική υποστήριξη,απο το έμπειρο προσωπικό μας.
Οδηγιες χρησης: https://www.holzmann-maschinen.at/_import/dokumente/holzmann/anleitungen/Manual_FSM25AUTO_DE_EN_ES_CZ.pdf
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
- Μηχανή λείανσης επιφανειών με αυτόματη λειτουργία κύκλου (προ-λείανση, λεπτή λείανση, σπινθήρας)
- Βάση μηχανής από συμπαγές χυτοσίδηρο για μέγιστη ακαμψία και σταθερότητα
- Ηλεκτρομαγνητικό τσοκ σύσφιξης (500 x 250 mm) για τη στερέωση τεμαχίων (μαγνητισμός / απομαγνητισμός μέσω διακόπτη στον πίνακα ελέγχου)
- Ολισθαίνουσα επιφάνεια ως V-επίπεδη σε διαμήκη κατεύθυνση και διπλό V σε εγκάρσια κατεύθυνση
- Εξοπλισμένη με εξοπλισμό τροφοδοσίας ψυκτικού (αντλία, δεξαμενή, σωλήνες)
- Αντλία ψυκτικού: 40 W 12 l/min
- Συσκευή για κατεργασία απευθείας στο μηχάνημα για επαναακόνισμα του τροχού λείανσης που περιλαμβάνεται (συμπεριλαμβανομένου διαμαντιού κατεργασίας)
- Κεντρική λίπανση όλων των οδηγών (αυτόματη με λειτουργία χρόνου)
- Δυνατότητα λείανσης τεμαχίου έως 500 x 254 x 275 mm
- Ένδειξη θέσης 2 αξόνων (τροφοδοσία πέτρας λείανσης και θέση τράπεζας)
- Ρυθμιζόμενη υδραυλική διαμήκης τροφοδοσία μέσω μοχλού και θέσεις αλλαγής ρυθμιζόμενες μέσω διακόπτη ορίου (ηλεκτρικός κινητήρας για αντλία 1,5 kW)
- Δυνατότητα χειροκίνητης διαμήκους ρύθμισης μέσω ξεχωριστού ελατηρίου χειροτροχός
- Ξεχωριστός κινητήρας τροφοδοσίας για εγκάρσια κίνηση από το τραπέζι (πλάτος βήματος ρυθμιζόμενο μέσω ποτενσιόμετρου στον πίνακα ελέγχου (0,1-11,2 mm/περιστροφή) καθώς και θέση αλλαγής ρυθμιζόμενη μέσω διακόπτη ορίου επίσης σε εγκάρσια κατεύθυνση)
- Δυνατότητα χειροκίνητης εγκάρσιας ρύθμισης μέσω χειροτροχού (διαβάθμιση 0,02 mm/περιστροφή)
- Ρύθμιση ύψους μέσω σερβοκινητήρα 750W (χειροκίνητη τροφοδοσία μέσω χειροτροχού στον πίνακα ελέγχου με 3 βήματα καθώς και αυτόματη σε αυτόματο κύκλο)
- Μέγιστο φορτίο τραπεζιού 180 kg
Περιλαμβάνονται στην παράδοση: τροχός λείανσης (Ø200 x 20 mm, WA / 46), αντλία ψυκτικού + δεξαμενή, συσκευές για την εξισορρόπηση τροχού λείανσης (άξονας, βάση), εργαλείο, DRO 2 αξόνων, φως LED. υδραυλική μονάδα με αντλία, κινητήρα και ψυγείο.
technical details
motor data
motor power s1 in W:2200 (1500 / 750 / 40 /40)
voltage:400V / 50Hz
speed in min-1:2840
measurements
outreach in mm:450
table size in mm:250 x 510
total dimensions in mm:1950 x 1650 x 1700
table height in mm:1000
weight
gross weight in kg:1.600
net weight in kg:1.500
packaging
packaging width in mm:1.420
packaging length in mm:2.020
packaging height in mm:2.000
highlights

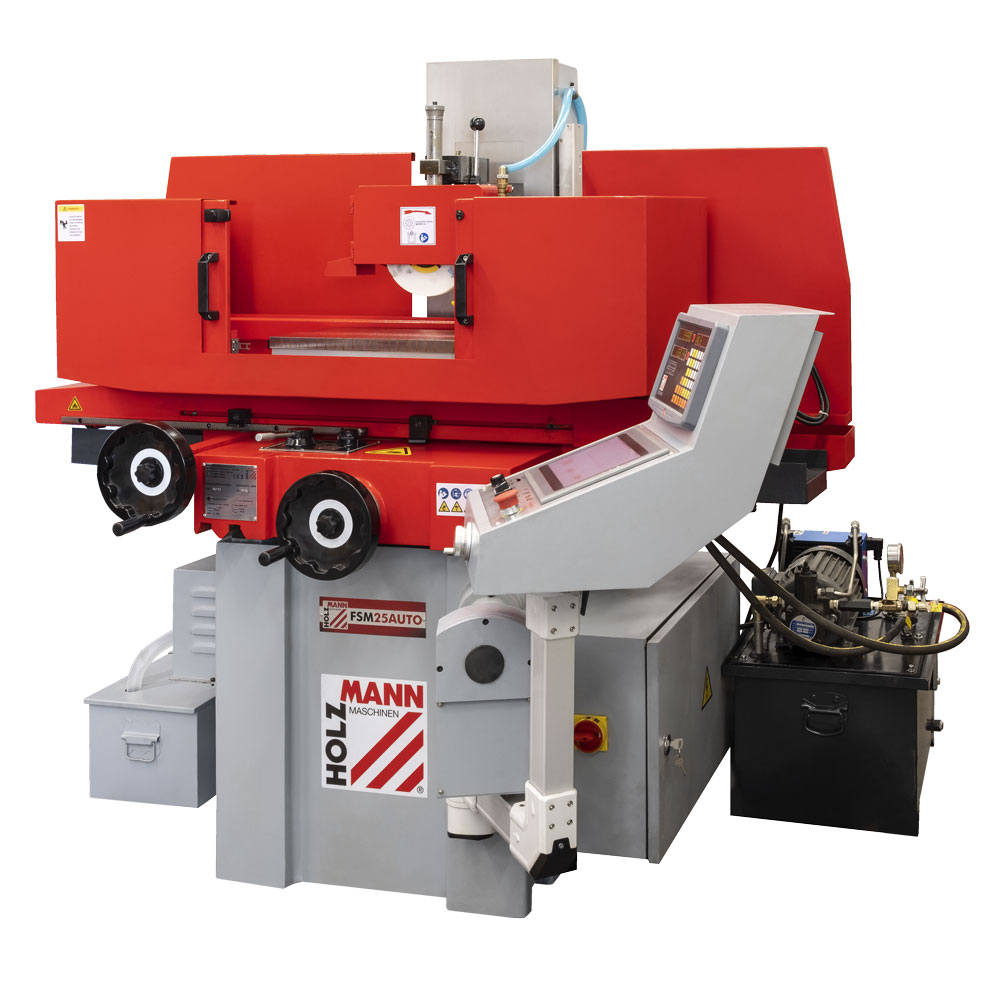

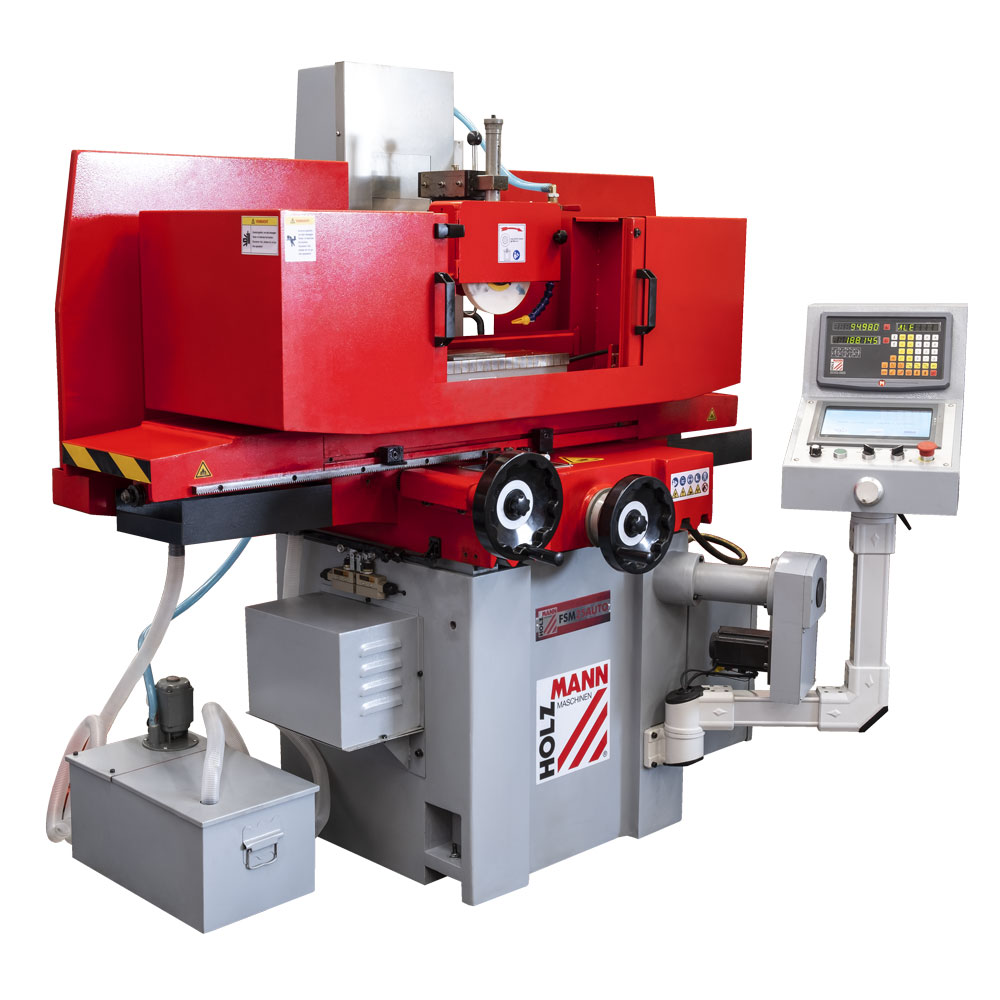

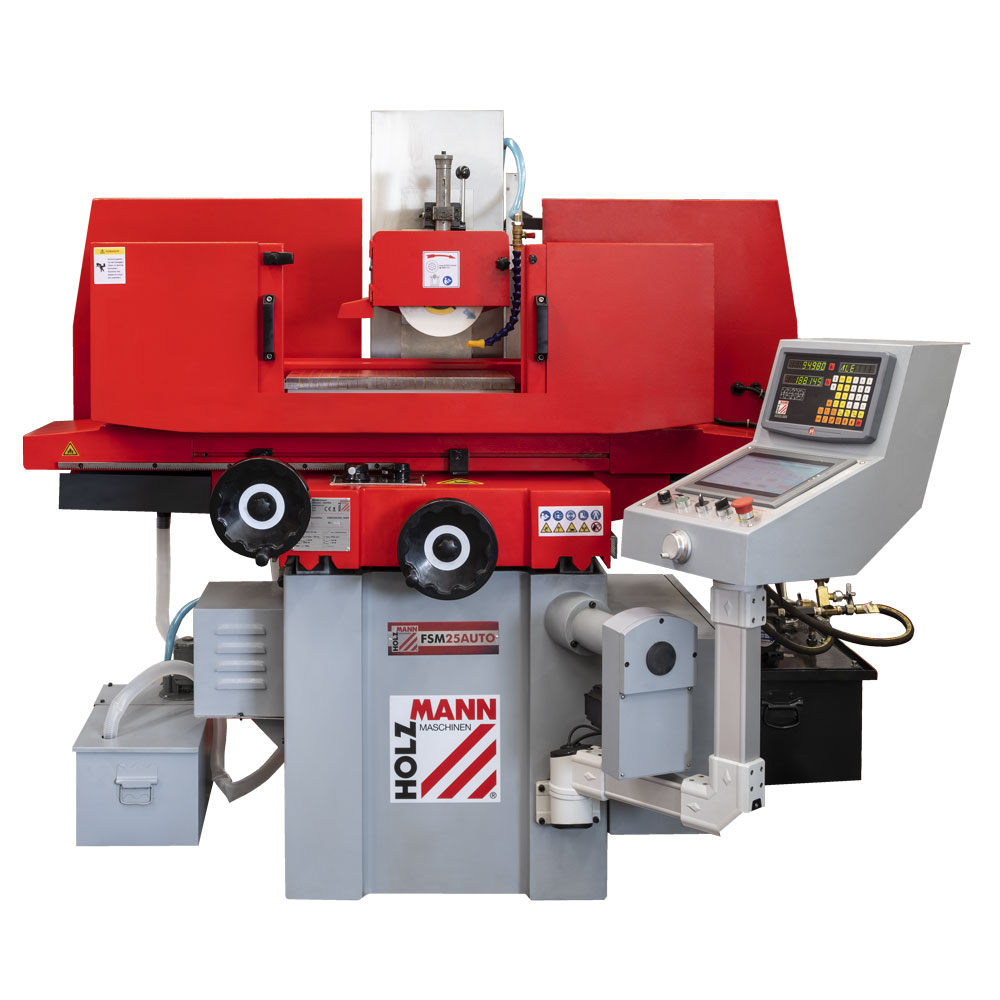

- Surface grinding machine with automatic cycle function (pre-grinding, fine grinding, spark-out)
- Machine base made of solid cast iron for maximum rigidity and stability

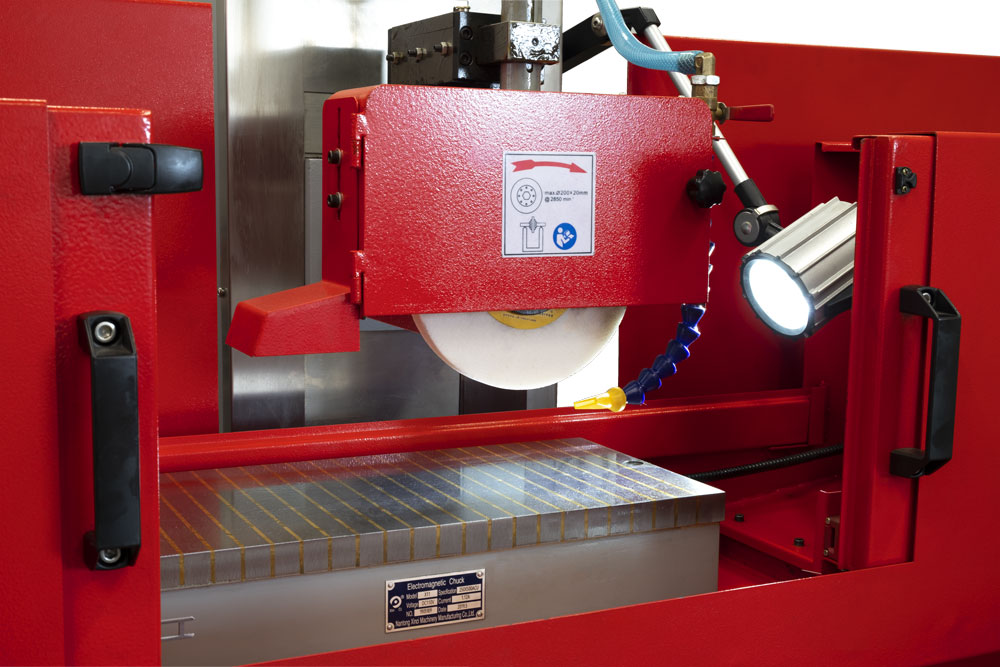

- electro-magnetic clamping chuck (500 x 250mm) for fixing workpieces included (magnetisation / demagnetisation via switch on control panel)
- Table slideway as V-flat in longitudinal direction and double-V in transverse direction
- Equipped with coolant supply equipment (pump, tank, tubing)
- Coolant pump: 40 W 12l/min
- device for dressing directly on the machine for resharpening of the grinding wheel included (incl. dressing diamond)

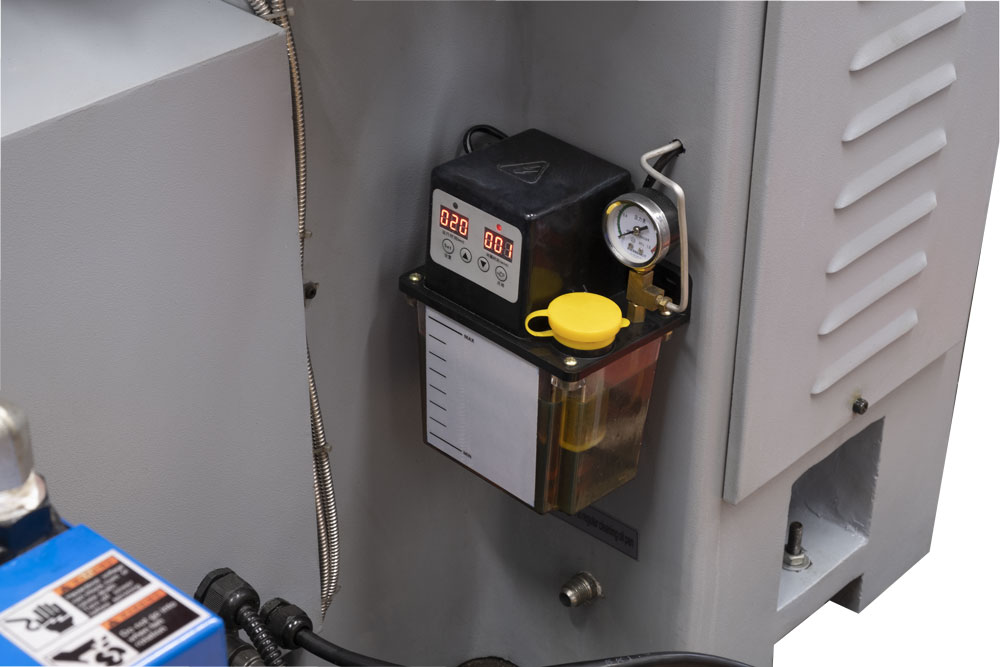

- Central lubrication of all guides (automatic with time function)
- Grinding of workpiece up to 500 x 254 x 275 mm possible

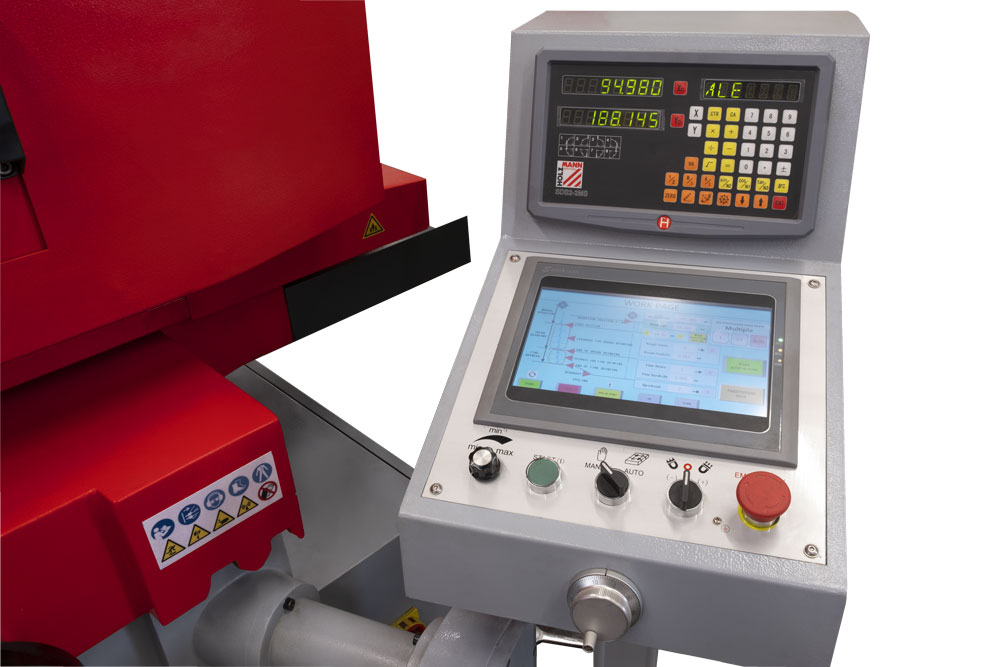

- 2-axis position display (grinding stone feed and table position)
- hydraulic longitudinal feed adjustable via lever and change-over positions adjustable via limit switch (electric motor for pump 1.5kW)
- manual longitudinal adjustment possible via separate spring-loaded handwheel
- separate feed motor for transverse movement from the table (step width adjustable by means of potentiometer on control panel (0.1-11.2mm/rev) as well as change-over position adjustable by means of limit switch also in transverse direction)
- Manual transverse adjustment possible via handwheel (graduation 0.02mm/rev)
- Height adjustment by means of servo motor 750W (manual feed by means of handwheel on control panel with 3 steps as well as automatic in automatic cycle)
- max. table load 180kg

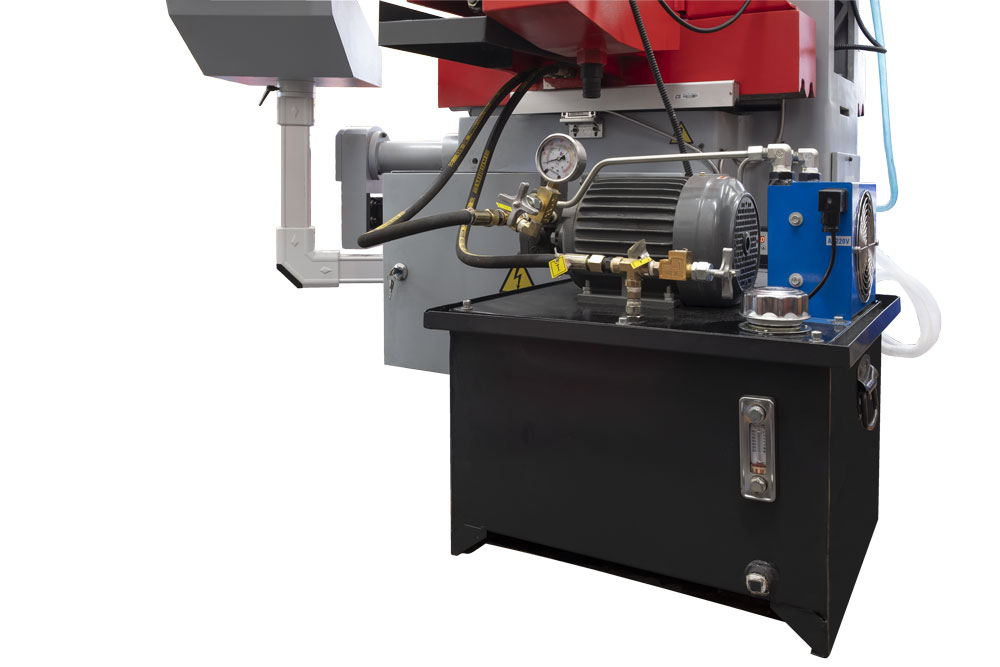

Included in delivery: grinding wheel (Ø200 x 20 mm, WA / 46), coolant pump + tank, devices for grinding wheel balancing (shaft, stand), tool, 2-axis DRO, LED-light; hydraulic unit with pump, motor and cooler
EAN code
9120058378461
